Отладочный набор «Игровая консоль»

Описание

Отладочный набор «Игровая консоль» может применятся для прототипирования корпуса, разработки приложений и знакомства с периферией, высокоуровневого программирования, знакомства с микроконтроллерами (Arduino), изучения низкоуровневых языков программирования (Assembler, С).

Данный отладочный набор позволяет в игровой форме освоить базовые технические навыки. А также будет лучшим подарком для интересующихся инженерным творчеством и ценителей оригинальных отечественных решений.

Основные возможности

Дисплей и управление

  • 1.8" цветной TFT дисплей

  • 6 пользовательских кнопок (A, B, крестовина) + кнопка сброса

  • 1 пользовательский светодиод

Аудио

  • Выход ЦАП на разъём JACK 3.5 мм с усилителем (наушники/линейный выход)

  • Разъём для подключения внешнего динамика (0.25 Вт)

Питание и автономность

  • Разъём USB‑C (зарядка + программирование)

  • Встроенный программатор на CH347T

  • Подключение литиевого аккумулятора (Li‑Ion/Li‑Po)

  • Встроенный модуль заряда аккумулятора

  • Цепь измерения напряжения батареи

  • Индикаторы: наличие питания, состояние зарядки, подключение USB

Память и расширение

  • Внешняя Flash‑память для хранения программ

  • Слот для платы‑расширения (дополнительные модули)

  • Слот для SD карту

При включении, если удерживать кнопку "B", контроллер загрузится из RAM (при отсутствии перемычки на B0).

На печатной плате предусмотрено посадочное место для установки переменного резистора, обеспечивающего ручную регулировку громкости.

Рекомендуется к применению переменный резистор R1001N12B1-A10K либо его аналог.

Перед установкой резистора необходимо убрать перемычку, расположенную на контакте TP9 (для ревизии платы V1.2) или на контакте TP6 (для ревизии V1.3).

Распиновка

LCD
Название CS DC MOSI CLK LED

Выводы

P1_5

P1_4

P1_1

P1_2

P1_0

Модуль
Название RX TX IQR ADC CLK MOSI MISO CS SDA SCL

Выводы

P1_8

P1_9

P1_12

P0_7

P0_2

P0_1

P0_0

P1_15

P0_9

P0_10

SD cord
Название CLK MISO MOSI CS

Выводы

P0_2

P0_0

P0_1

P1_14

Кнопки
Название A B UP DOWN LEFT RIGHT RESET

Выводы

P1_10

P1_11

P1_6

P2_6

P2_7

P1_7

reset

Прочее
Название AUX LED

Выводы

P1_13

P1_12

Корпус

assembling

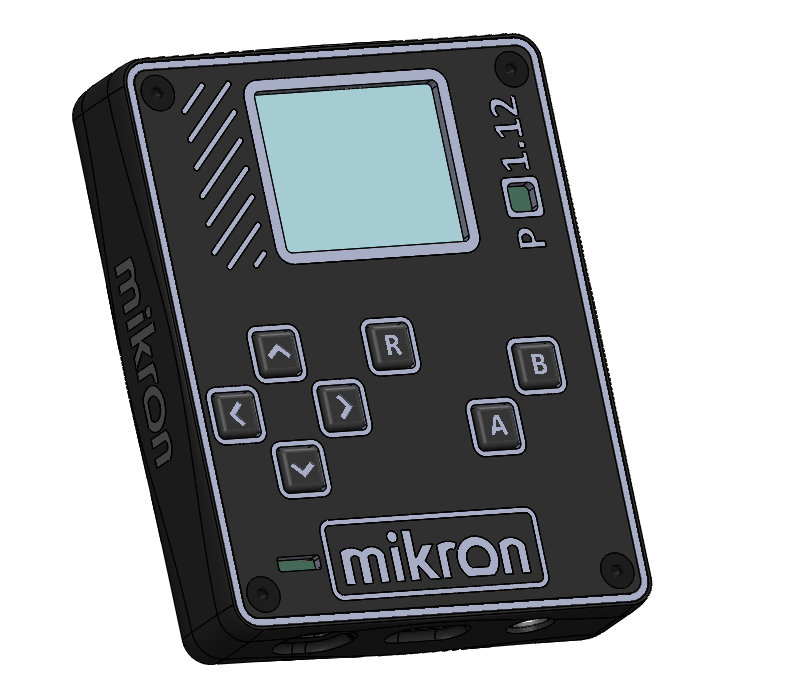

3D модель корпуса v1.3: Скачать

В архиве вы найдете:

  • Модели для печати:

    • Клавиши

    • Корпус

    • Лицевая панель

    • Рамка

  • Дополнительно:

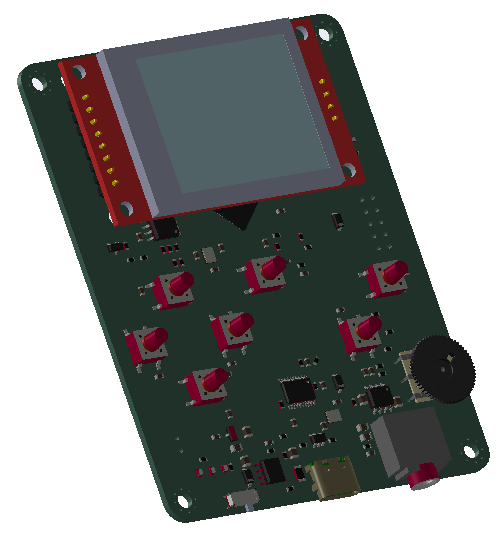

    • 3D-модель платы

    • Сборочную модель

400

Отличия

V1.3 от V1.2

Добавлено:

  • Микросхема цифрового потенциометра для регулировки громкости

  • Защита аккумулятора от глубокого разряда

Заменено:

  • AUDIO JACK 3.5 на AUDIO JACK 2.5
