Отладочная плата DIP-MIK32

Описание

Отладочная плата DIP-MIK32 - сменный микроконтроллерный модуль для использования в прототипах устройств на базе MIK32 Амур.

Плата содержит минимальную обвязку для запуска микроконтроллера и подходит для проектов различной сложности. Демонстрационные устройства и учебные комплекты АО Микрон используют в своем составе этот модуль.

Основное предназначение устройства:

  • Отработка схемотехники изделий при помощи макетных плат

  • Изучение характеристик микроконтроллера

  • Обучение основам программирования и электроники

  • Быстрый выпуск прототипов устройств

DIP MIK32
Рисунок 1. Плата DIP-MIK32

Основные сведения

Плата оснащена следующими функциональными блоками:

  • Микроконтроллер К1948ВК018 (MIK32 АМУР)

  • Интерфейс SPIFI для подключения внешней flash памяти

  • Отладочный порт - JTAG

  • Доступны все порты ввода-вывода микроконтроллера MIK32

  • Две кнопки управления

  • Два пользовательских светодиода и один светодиод питания

  • Кварцевый резонатор высокочастотный 32 МГц

  • Кварцевый резонатор низкочастотный 32768 Гц

Pinout MIK32 DIP

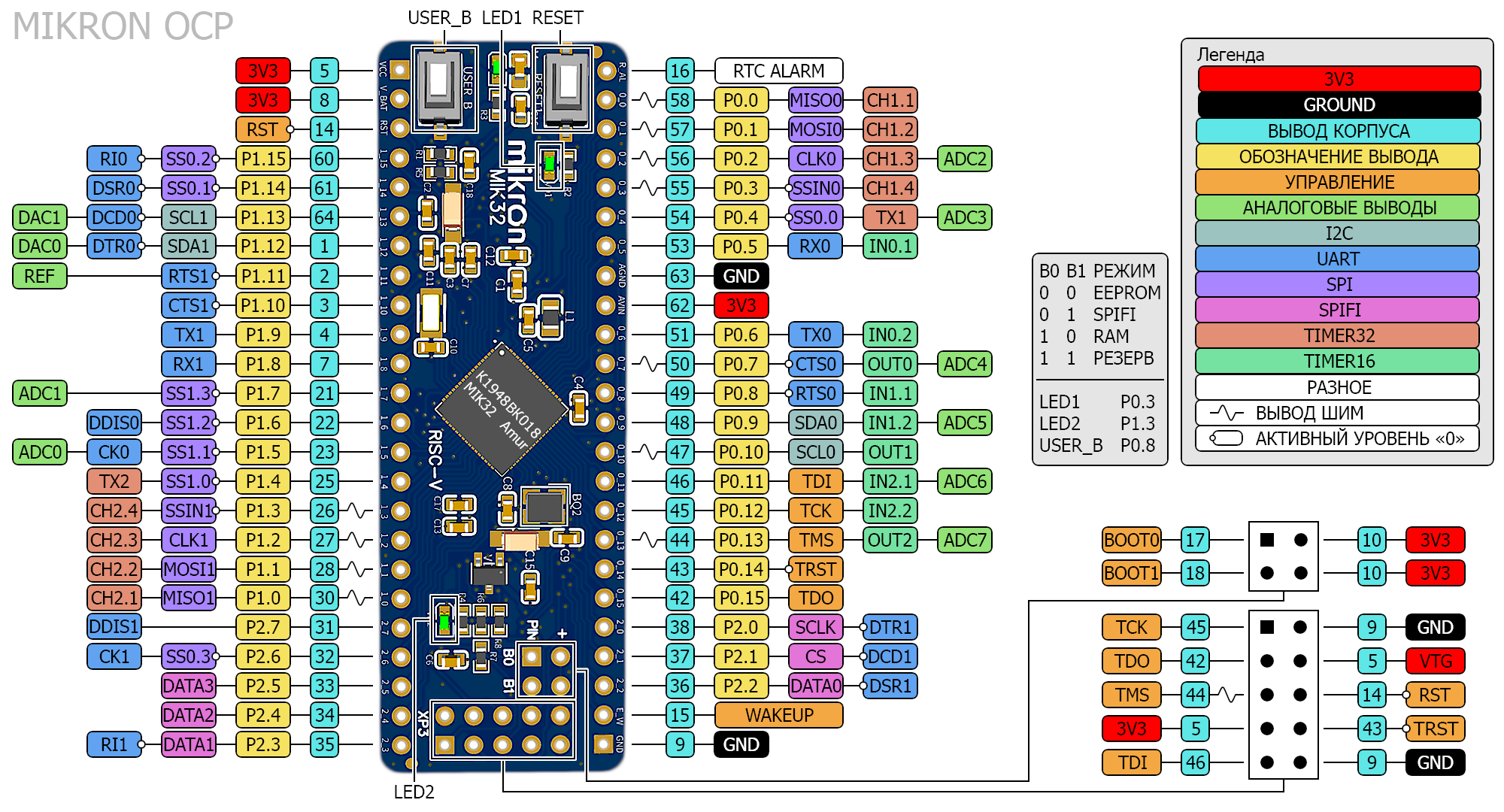

Рисунок 2. Назначение выводов

Работа со средами разработки

Использование в VS Code PlatformIO

Если среда разработки VS Code и плагин PlatformIO ещё не установлены, изучите раздел "Быстрый старт в Visual Studio Code".

Для быстрой подготовки среды разработки к работе выполните указания в разделе "Установка библиотек для разработки под MIK32".

При создании проекта выбирать MIK32V2 Generic Board (Mikron).

В файле настроек проекта platformio.ini параметру board должно быть присвоено значение mik32v2.

Пример содержания файла platformio.ini:

[env:mik32v2]
platform = MIK32
board = mik32v2
framework = framework-mik32v2-sdk
; board_build.ldscript = spifi

Документация

Руководство по эксплуатации: DIP-MIK32-V4-MANUAL-R1.3.pdf
