Каталог продукции MIK32

Микроконтроллер MIK32 АМУР

MIK32 AMYR

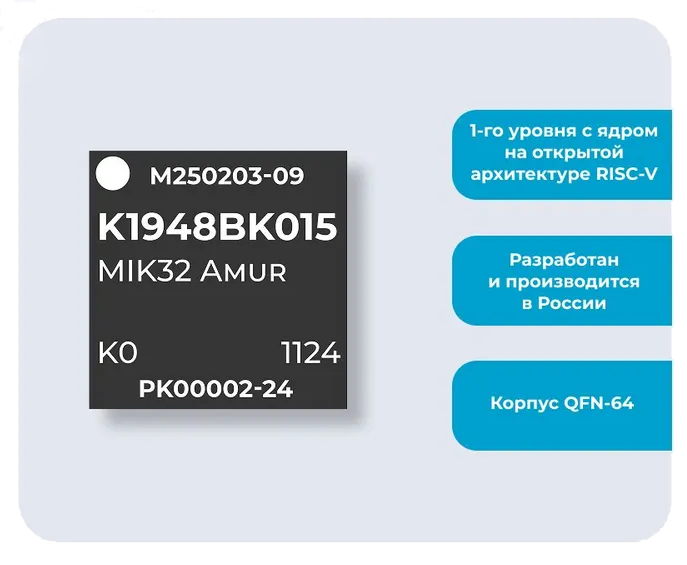

Рисунок 1. Микроконтроллер MIK32 АМУР
Описание

MIK32-АМУР — первый полностью отечественный микроконтроллер 1-го уровня с ядром на открытой архитектуре RISC-V — предназначен для устройств промышленной автоматизации и интернета вещей, беспроводной периферии, интеллектуальных сетей, охранных систем, сигнализации, телеметрии, мониторинга, умного дома и управления климатом, освещением и других инфраструктурных систем.

  • Ядро RISC-V

  • Поддерживаемые частоты опорного тактового сигнала до 32 МГц

  • Интерфейсы:

    • SPI, I2C, UART

  • Таймеры:

    • Таймеры 16- и 32-разрядные с поддержкой ШИ¬М, захвата/сравнения сигналов

    • Часы реального времени с поддержкой полного календаря

    • Watchdog

  • Аналоговые блоки:

    • АЦП 12 бит, 8 каналов, частота дискретизации до 0,8 МГц

    • ЦАП 12 бит, 2 канала, частота дискретизации до 1 МГц

    • датчик температуры

  • Особенности:

    • Аппаратная поддержка крипто-алгоритмов ГОСТ 34.12–2018 и AES128

  • Память:

    • ОППЗУ (Однократно программируемая ПЗУ) – 256 бит

    • ОЗУ (SRAM) - 16 КБ

    • ПЗУ (EEPROM) – 8 КБ

    • Подключаемая внешняя память программ (QSPI Flash) – прямой доступ на чтение до 2 ГБайт, с кэш 1 КБайт, и до 4 ГБайт непрямого доступа на чтение/запись без кэш

    • Кэш память внешней шины памяти программ – 1 кБ

Ссылка на маркетплейс.

Отладочная плата «Старт»

Плата Старт V1

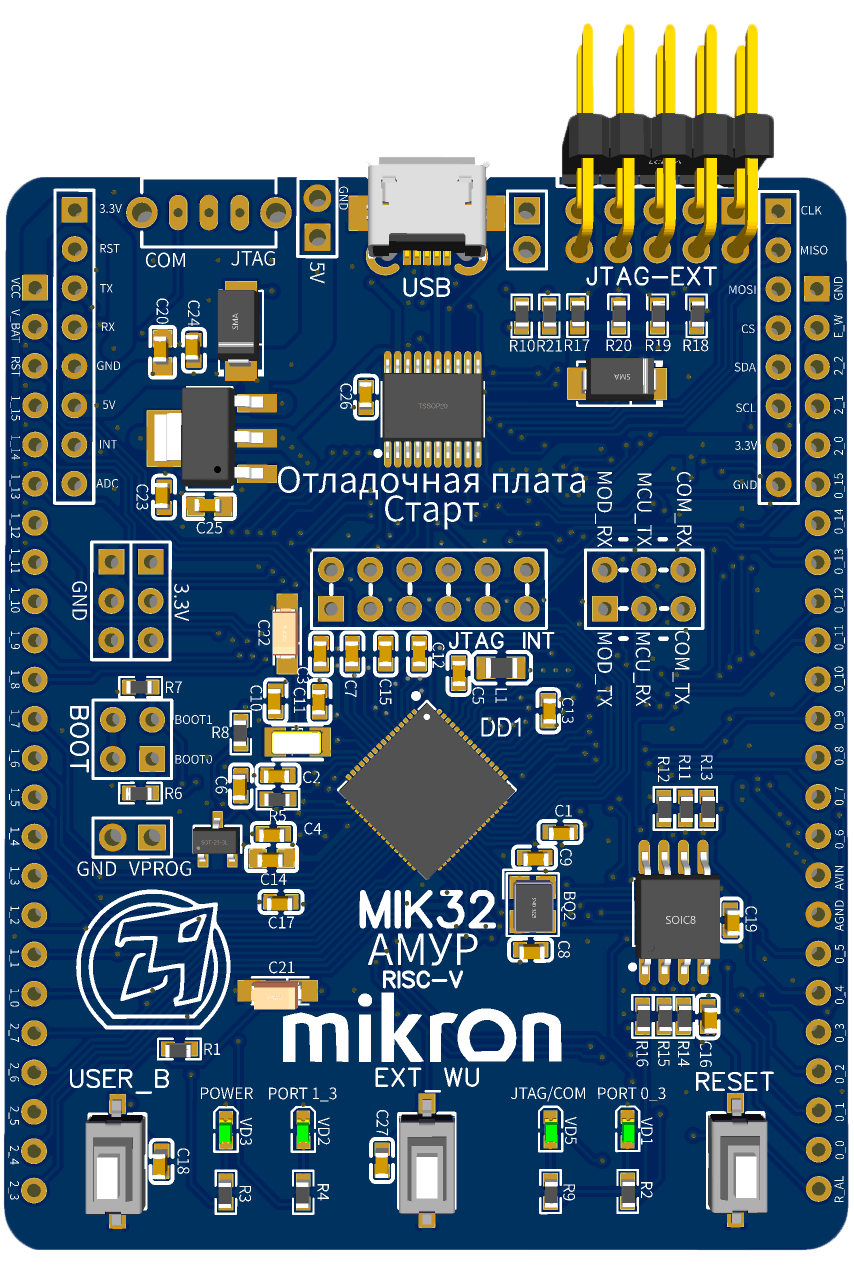

Рисунок 2. Плата Старт
Описание

Отладочная плата «Старт» — программируемое устройство на основе RISC-V-микроконтроллера MIK32 «Амур» (К1948ВК015/018). Плата оснащена микроконтроллером с минимальной обвязкой, внешней flash-памятью и встроенным программатором с поддержкой в различных средах разработки, включая Arduino, PlatformIO и Eclipse.

Основное предназначение устройства — отработка схемотехники изделий при помощи макетных плат, изучение характеристик микроконтроллера, обучение основам программирования и электроники. Напряжение питания платы 5В через USB или через разъём VCC 3,3В. Встроенный линейный стабилизатор обеспечивает напряжение питания микроконтроллера на плате 3,3 В.

Плата оснащена следующими функциональными блоками:

  • микроконтроллер MIK32 «Амур» (К1948ВК018);

  • flash-память объемом 4 МБ;

  • регулятор напряжения для питания от 5 В;

  • разъем Micro-USB для питания и подключения к компьютеру;

  • встроенный отладчик, совместимый с OpenOCD, и поддерживающий дополнительный режим USB-UART преобразователя;

  • кварцевые резонаторы 32 МГц и 32,768 кГц;

  • разъем для подключения модулей расширения производства АО «Микрон»;

  • 40 цифровых входов/выходов;

  • поддержка подключения UART MIK32 к преобразователю USB-UART или к модулю расширения;

  • два пользовательских светодиода, а также индикатор питания и светодиод режима отладчика JTAG;

  • кнопка сброса, кнопка WakeUp, пользовательская кнопка.

Размеры: 55 x 70 x 20 мм Вес: 22 г Объем памяти: EEPROM 8 КБ, Flash 4 МБ Номинальное напряжение: 3,3 В Диапазон рабочих температур: от -45 до + 85 °C Страна изготовитель: Россия

Подробнее о плате можно узнать здесь.

Ссылка на маркетплейс.

Отладочная плата DIP-MIK32

DIP MIK32

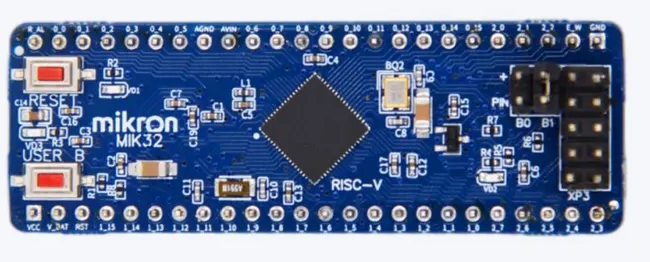

Рисунок 3. Плата DIP-MIK32
Описание

Отладочная плата DIP-MIK32 - сменный микроконтроллерный модуль для использования в прототипах устройств на базе MIK32 Амур. Плата содержит минимальную обвязку для запуска микроконтроллера и подходит для проектов различной сложности. Демонстрационные устройства и учебные комплекты используют в своем составе этот модуль.

Основное предназначение устройства – отработка схемотехники изделий при помощи макетных плат, изучения характеристик микроконтроллера, обучения основам программирования и электроники, быстрый выпуск прототипов устройств.

Плата оснащена следующими функциональными блоками:

  • микроконтроллер К1948ВК015/018 (MIK32 АМУР);

  • интерфейс SPIFI для подключение внешней flash памяти;

  • отладочный порт – JTAG;

  • доступны все порты ввода-вывода микроконтроллера MIK32;

  • две кнопки управления;

  • два пользовательских светодиода и один светодиод питания;

  • кварцевый резонатор высокочастотный 32 МГц;

  • кварцевый резонатор низкочастотный 32768 Гц.

Для программирования платы рекомендуется использовать программаторы на основе микросхемы FT2232. Возможно использовать большинство программаторов, совместимых с OpenOCD и поддерживающих JTAG.

Список рекомендуемых программаторов:

  1. Olimex ARM-USB-OCD-H;

  2. Olimex ARM-USB-OCD;

  3. ELJTAG.

Размеры: 64 х 22 х 17 мм

Вес: 12 г

Объем памяти: EEPROM 8 КБ

Номинальное напряжение: 3,3 В

Диапазон рабочих температур: от -45 до + 85 °C

Страна изготовитель: Россия

Подробнее о плате можно узнать здесь.

Ссылка на маркетплейс.
