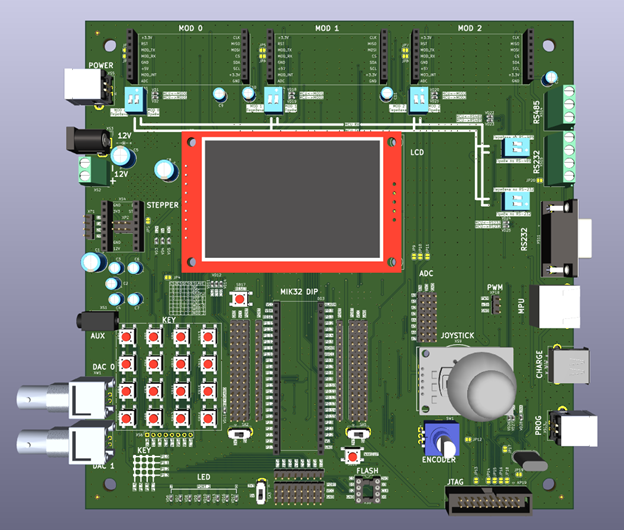

Отладочная учебная плата
Доступные модули
-
Слоты:
-
Слот под отладочную DIP плату c микроконтроллером MIK32 Амур
-
Слоты для плат-расширения (3 шт.)
-
Слот под цветной TFT дисплей 480x320 ILI9488
-
Слот под инкрементальный энкодер с кнопкой
-
Слот под джойстик KY-023
-
-
Интерфейсы:
-
Матричная клавиатура 4x4
-
Интерфейс RS-485
-
Интерфейс RS-232
-
Разъём RJ-45 для подключения гироскопа MPU-6500
-
Разъём USB A с датчиком тока
-
Программатор на основе FTDI FT2232
-
-
Аналоговые компоненты:
-
Слот для драйвера шагового двигателя A4988
-
Выход ЦАП на разъёмы JACK 3.5 с программируемым усилителем
-
2 выхода BNC
-
АЦП на 8 каналов
-
Выход ШИМ сигнала
-
-
Дополнительные элементы:
-
Панель для установки микросхемы SPI FLASH памяти в корпусе DIP-8
-
8 индикаторных светодиодов
-
Кнопки сброса и пробуждения контроллера
-
|
Плата предоставляет широкие возможности для обучения и прототипирования устройств на базе микроконтроллера MIK32 Амур. |
