Подготовка к работе с программатором

Для работы программатора в режиме USB-COM не требуется установка дополнительного драйвера, однако в Linux может потребоваться добавить правила udev для устройства с VID=16c0 и PID=05e1.

Для работы программатора в режиме USB-JTAG в Windows потребуется установка драйвера WinUSB для устройства. Проще всего это сделать с использованием Zadig.

Установка драйвера в Windows

Скачайте программу Zadig с сайта https://zadig.akeo.ie. Ссылка на последнюю версию будет в разделе Download.

Перед установкой драйвера USB-JTAG следует установить переключатель режимов работы отладчика в положение JTAG.

Подключите плату по интерфейсу USB к компьютеру, и запустите Zadig. В меню Options нажмите на List All Devices. В выпадающем списке выберите устройство с названием:

  • START-MIK32-V1 USB JTAG. Затем проверьте что выбран драйвер WinUSB в белом поле ввода (нужный выбирать кнопками со стрелками) и нажмите кнопку Replace Driver или Install Driver Рисунок 1.

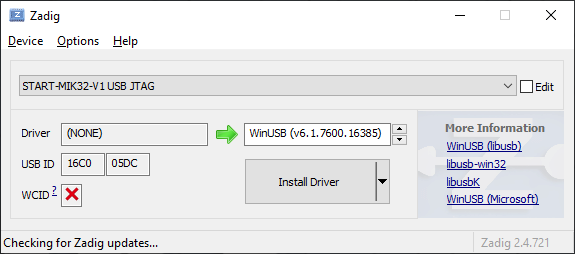

Рисунок 1. Установка драйвера с использованием Zadig

После установки драйвера отключите устройство и подключите заново для начала работы.

Добавления правил udev в Linux

Приведем пример добавления правил USB-JTAG в Ubuntu Linux.

Необходимо создать файл /etc/udev/rules.d/start-link.rules с содержимым:

SUBSYSTEM=="usb", ATTR{idVendor}=="16c0", ATTR{idProduct}=="05dc", MODE="0666"

После чего потребуется перезагрузить компьютер.
