Отладочная плата СТАРТ

Скачайте программу Zadig с сайта https://zadig.akeo.ie. Ссылка на последнюю версию будет в разделе Download.

Перед установкой драйвера USB-JTAG следует установить переключатель режимов работы отладчика в положение JTAG.

Подключите плату по интерфейсу USB к компьютеру, и запустите Zadig. В меню Options нажмите на List All Devices. В выпадающем списке выберите устройство с названием:

После установки драйвера отключите устройство и подключите заново для начала работы.

Приведем пример добавления правил USB-JTAG в Ubuntu Linux.

Необходимо создать файл /etc/udev/rules.d/start-link.rules с содержимым:

После чего потребуется перезагрузить компьютер.

Создание нового проекта выполняется копированием проекта template-c-project и изменением названия проекта. Для этого в панели Project Explorer следует выбрать проект template-c-project, скопировать и вставить его горячими клавишами Ctrl+C или Ctrl+V или через контекстное меню пунктами Copy и Paste. При выполнении вставки откроется окно Copy Project, в котором следует задать название нового проекта (Рисунок 3).

Чтобы начать работу с примерами, следует скопировать файл исходного кода примера из папки src соответствующего примера в папку src созданного проекта. Примеры находятся в папке examples рабочей области workspace.

При нажатии на кнопку Build будет собран проект, папка или файл которого были выделены. По умолчанию выбрана конфигурация Debug EEPROM, в которой настроено сохранение программы во внутренней EEPROM памяти. В сборке доступны конфигурации Debug RAM, с сохранением программы в ОЗУ, и Debug Flash, с сохранением программы во внешнюю флеш память.

Прошивка в микроконтроллер загружается с помощью механизма запуска внешних инструментов. Перед загрузкой, необходимо выбрать папку или файл соответствующего проекта. Для этого необходимо в верхней панели нажать на треугольник рядом с кнопкой External Tools для открытия выпадающего меню внешних инструментов (Рисунок 4). Нажатие на пункт соответствующий нужному программатору запустит процесс загрузки прошивки.

На данный момент есть готовые настройки для программаторов на основе микросхемы FT2232H с JTAG на канале 1 и программатора на плате START-MIK32-V1.

Запуск отладки выполняется аналогично загрузке прошивки, запуском подготовленной отладочной конфигурации. Перед запуском отладки, необходимо выбрать папку или файл соответствующего проекта. Для этого необходимо в верхней панели нажать на треугольник рядом с кнопкой Debug Configutaions… для открытия выпадающего меню конфигураций отладки. Нажатие на пункт соответствующий нужному программатору запустит процесс загрузки прошивки. Конфигурации разделены на отладочные и группы запуска, обозначающиеся Debug и Debug Upload соответственно. Конфигурация, обозначенная Debug выполняет запуск отладки выбранной прошивки, без выполнения загрузки. Группы запуска Debug Upload сначала запускают загрузку, затем запускают отладку.

Скачайте и установите среду по ссылке:

https://code.visualstudio.com/download.

Для разработки ПО под микроконтроллеры требуется установить плагин PlatformIO.

Выберите пункт Extensions или нажмите сочетание клавиш Ctrl+Shift+X. Найдите его в списке плагинов и нажмите Install Рисунок 5.

Дождитесь окончания установки (статус отображается на панели снизу) и перезапустите программу.

Теперь при запуске в панели инструментов (слева) появится логотип Platformio Рисунок 6.

Скачать архив по адресу https://gitflic.ru/project/mikron-mik32/mik32-platformio/release/latest. Последний релиз находятся в верхней части экрана, в его карточке необходимо найти группу Файлы и в списке выбрать элемент с названием mik32-platformio-{версия}.zip. Нажатие по этому элементу запустит скачивание архива. Затем нужно распаковать содержимое архива по пути %USERNAME%\.platformio (для Windows) или ~/.platformio (для Linux). В Windows при установке VS Code на уровне системы (System Installer) директорию можно найти по пути C:\.platformio. В Linux каталоги, название которых начинается с точки, считаются скрытыми, поэтому потребуется включить отображение скрытых файлов.

После распаковки всех архивов должна получиться следующая структура .platformio:

Перезапустите VS Code. Теперь у вас подготовлена среда для программирования MIK32.

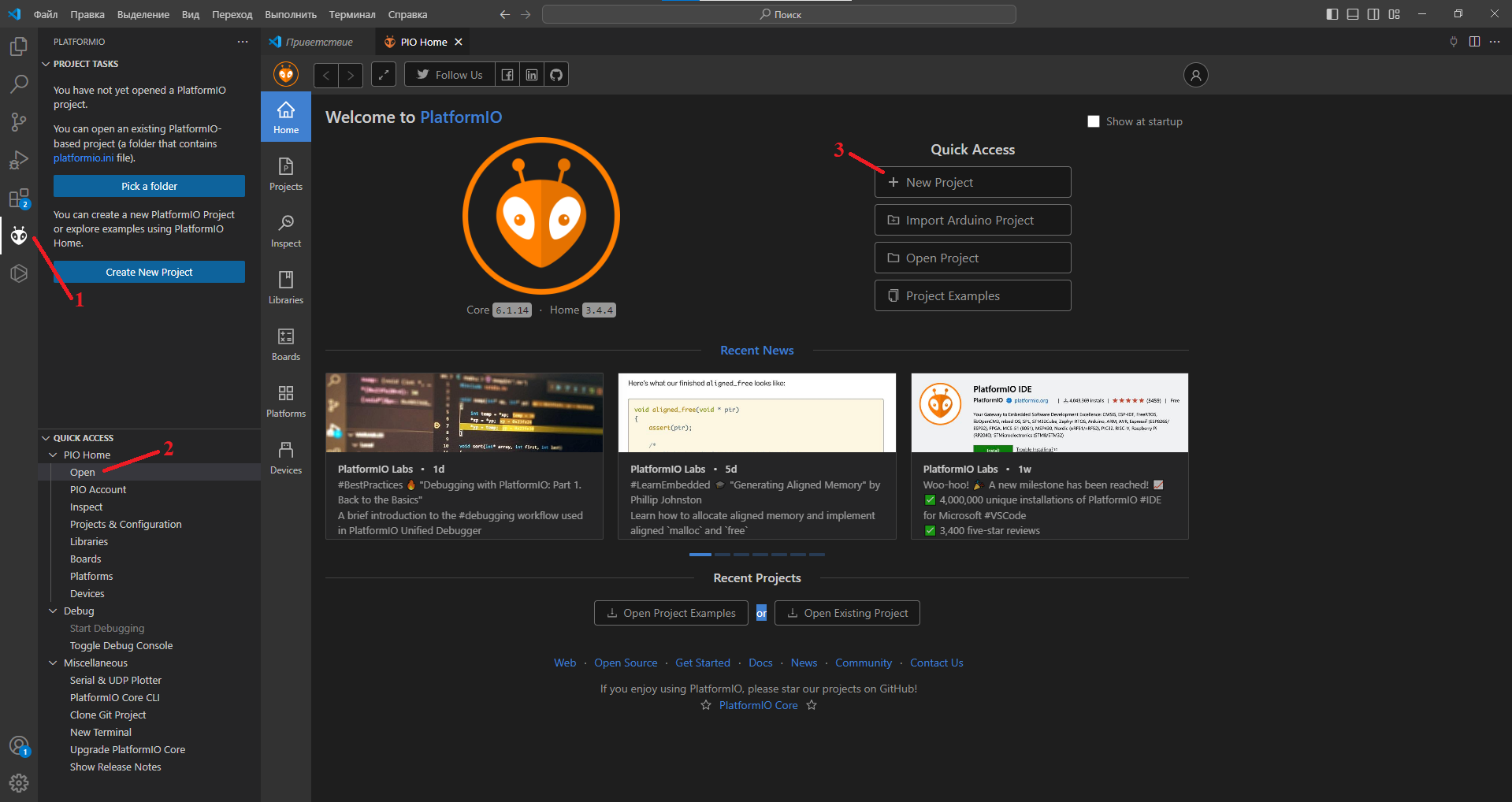

Нажмите на иконку Platformio в панели инструментов (левой части окна). В открывшейся панели нажмите Open. Откроется вкладка PIO Home, нажмите на кнопку New Project для создания нового проекта Рисунок 7.

В диалоговом окне Project Wizard в поле Name введите имя проекта, в выпадающем списке Board введите mik32 и выберите START-MIK32-V1 (Mikron), нажмите Finish Рисунок 8.

При первом запуске Platformio скачает набор для разработки под RISC-V. Для этого требуется подключение к интернету, будет скачано около 1 ГБ. В это время platformio скачивает такие пакеты как toolchain-riscv, tool-openocd и tool-scons в папку C:\Users\ИМЯ-ПОЛЬЗОВАТЕЛЯ\.platformio\packages. Дождитесь завершения создания проекта.

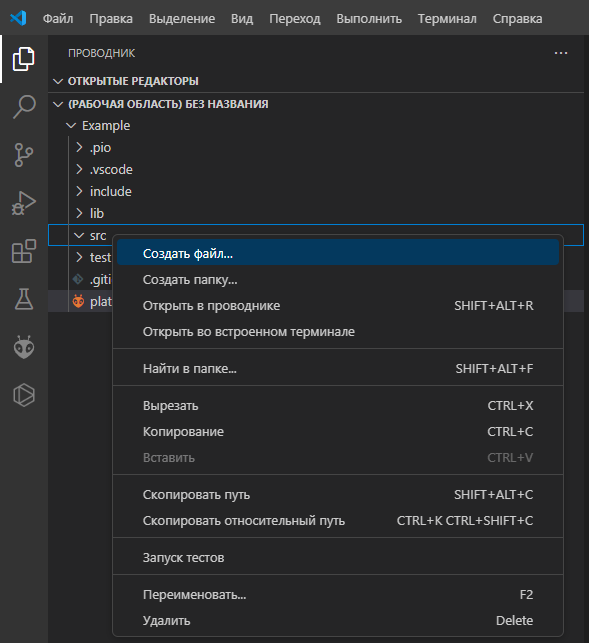

Для создания файла будущей программы в левой части панели проводника нажмите правой кнопкой мыши на папку src, выберите «Создать файл», введите название файла, например, main.c, и нажмите Enter Рисунок 9.

Ознакомьтесь с примерами и параметрами конфигурационного файла platformio.ini, который находится в каждом проекте platformio.

Ссылка на примеры: https://gitflic.ru/project/mikron-mik32/mik32-examples.

В файле platformio.ini содержатся параметры проекта. Пример настроек сборки программы для внешней flash памяти представлен ниже.

; Пример комментария

board = start-mik32-v1

В корне проекта расположен файл platformio.ini который содержит настройки проекта. Основные настройки приведены ниже:

Значение по умолчанию: eeprom;

Возможные значения:

eeprom;

spifi;

ram.

Пример использования: board_build.ldscript = spifi

Значение по умолчанию: 500;

Пример использования: upload_speed = 3200

Значение по умолчанию: 32000000L;

Пример использования: board_build.f_cpu = 4000000L

Размер программы вычисляется Platformio по суммарному размеру секций .text и .data. maximum_size устанавливается по объему памяти, в которой будет храниться программа.

Значение по умолчанию: 8192;

Пример использования: board_upload.maximum_size = 4194304.

Больше настроек можно найти в официальной документации проекта: https://docs.platformio.org/en/latest/projectconf/sections/env/index.html#options

Перед загрузкой программы убедитесь, что проект выбран в качестве активного. Для этого в platformio toolbar, расположенном внизу, выберите "switch platformio project environment". В открывшемся выпадающем списке выберите нужный проект. Затем нажмите upload Рисунок 10.

При загрузке в ОЗУ в случае успешной загрузке в конце будет надпись вида «downloaded xxx bytes in…​».

Больше информации о MIK32 на сайте https://wiki.mik32.ru

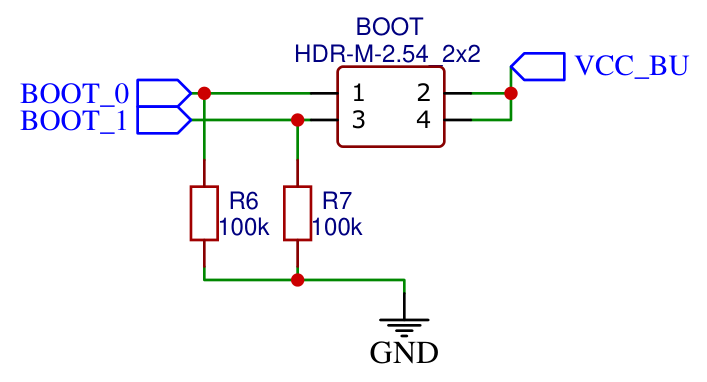

На плате выводы BOOT (B0 и B1) определяют режим загрузки MIK32 при включении питания или при внешнем сбросе (RESET) Рисунок 11.

где 0 – низкий логический уровень, 1 – высокий логический уровень.

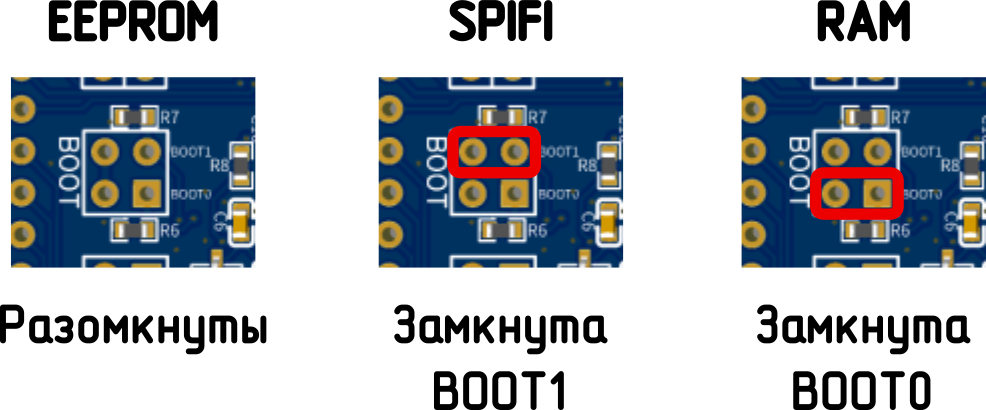

По умолчанию выводы B0 и B1 подтянуты к земле, что соответствует режиму загрузки из EEPROM. Для изменения режима загрузки следует установить перемычку между одним из выводов BOOT и выходом внутренней линии питания батарейного домена 3.3В - VCC_BU Рисунок 12.

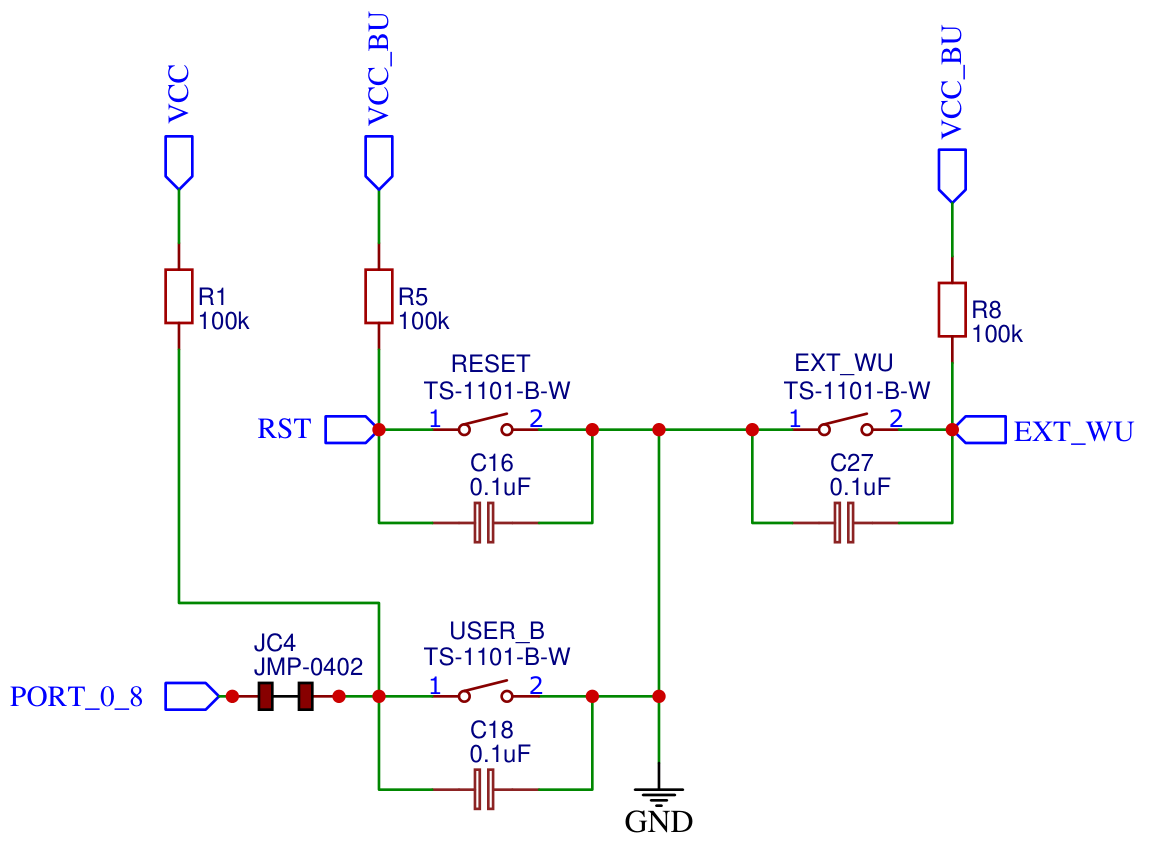

На плате расположены три кнопки:

Два пользовательских светодиода VD1 и VD2 подключены к выводам MIK32 PORT0_3 и PORT1_3 через перемычку и загораются при подаче на них логической «1» в режиме GPIO. Выводы PORT0_3 и PORT1_3 можно использовать в качестве вывода ШИМ сигнала, который формируется с помощью TIMER32_1 и TIMER32_2 соответственно.

Светодиод POWER (обозначение VD3) сигнализирует о наличии питания платы.

Светодиод JTAG/COM (обозначение VD5) является индикатором текущего режима встроенного программатора.

Схема подключения светодиодных индикаторов показана на Рисунок 14.

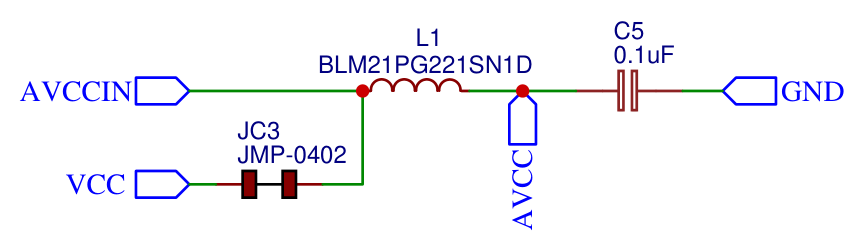

Напряжение питания MIK32 на выводе VCC составляет 3,3 В, допустимый диапазон (2,97…3,63) В. Вывод AVCC MIK32 - напряжение питания аналоговых блоков по умолчанию соединен через перемычку с выводом VCC. Возможно подать на вывод AVCC напряжение отличное от VCC. Для этого следует разрезать перемычку JC3 (обратная сторона платы) и подать напряжение на вывод платы AVCC величиной 3,3 В, допустимый диапазон (3,15…3,45) В Рисунок 15.

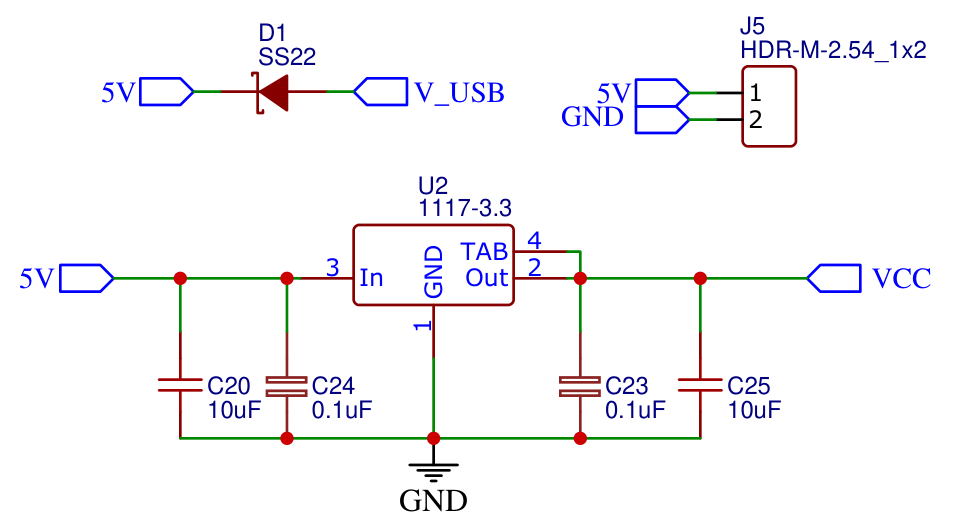

Имеется возможность питать плату от напряжения 5 В (вывод 5V), допустимый диапазон (4,75…5,25) В. Питание может поступать от USB разъема, который защищен от перетекания тока диодом D1 Рисунок 16.

Запасное питание батарейного домена на выводе VBAT предназначено для питания батарейного домена MIK32 величиной 3,3 В, допустимый диапазон (2,5…3,63) В.

Для чтения данных из однократно-программируемой памяти (OTP) MIK32 вывод VPROG на плате соединен с VCC через диодную сборку. Если требуется записать данные в память, на контактную группу J2 (вывод VPROG) следует подать напряжение программирования OTP 8.0В Рисунок 17.

Кроме этого, на плате выведена линия RTC_ALARM (вывод R_AL), которая сигнализирует о срабатывании будильника RTC, а также линия External Wakeup (вывод E_W, кнопка EXT_WU), которая подтянута к земле для выхода из режимов низкого энергопотребления.
